1. 주문방법​

 (1) 제품명 / 사양선택: 제품명 및 회로, 전압을 선택후 역률을 표시
 (2) 통신(유/무)선택: 통신(RS-485)을 추가여부선택

​

2. 사양
  (1) 용도:  3상평형 역율값을 표시하는 계기.
  (2) 동작전원: AC 90~260V(50/60Hz) / DC 110V

  (3) 정확도: ±(1.0 + 1digit)
  (4) 사용주위온도/습도: -10~55℃ / 20~85%

  (5) 입력사양: 전압 : 30~300V(정격PT 110 or 190V) / 전류 0.05~6A(정격CT 5A)

  (6) 절연저항: 10㏁이상

  (7) 내전압: AC 2kV/1분견딤
  (8) 뇌임펄스: 전압(1.2㎲/50㎲,5kV) , 전류(8㎲/20㎲)
  (9) 중량: 450g



3. 기타

  (1) 표시

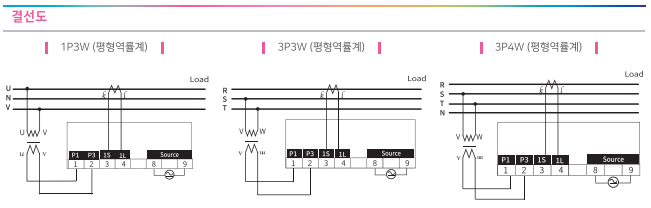

  (2) 결선도 및 치수​



※ 주의 : 본제품의 사양, 치수, 구성 등은 예고없이 변경될 수 있습니다.

  (3) 통신사양

 ▷ 접속규격(Interface) : RS-485

 ▷ 전송속도(Baud Rate) : 9600bps / 19200 bps

 ▷ 데이터 형식 (Data Format) : 1 Start bit, 8 Data bits, 1 Stop bits(None Parity)

 ▷ 전송방식(Transmit Method) : 반 2중 조보동기(Half Duplex Asynchronous)

 ▷ 에러검출(Error Checking) : CRC(Cyclical Redundancy Check) 방식

 ▷ 통신 프로토콜 : Modbus RTU protocol

  Register                  Address                mean                 Data type             FCODE

 (Decimal)                  (HEX)

   30001                     0000                 역률(PF)                Signed                 0x04

                                                                                     Integer

  (4) 자세한정보가 필요하시면, "카다로그"를 다운 받으시거나 하기 전화번호로 상담하여 주십시오
